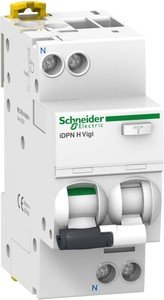

Schneider Electric Acti 9 A9D38606 Автоматический выключатель дифференциального тока однополюсный+N 6А (тип AC, 10 кА)
Артикул 0121627
Под заказ
Возможно потребуется предоплата
Автоматический выключатель дифференциального тока однополюсный+N 6А Schneider Electric Acti 9 A9D38606 (тип AC, 10 кА)
Автоматический выключатель дифференциального тока (АВДТ) совмещает в одном корпусе автоматический выключатель и УЗО. Способен защищать электрические цепи от перегрузок и коротких замыканий, от возникновения утечек, связанных с повреждением электропроводки, электрических приборов, а также защищает людей от поражения электрическим током при контактах с токопроводящими частями. Выполняет защитные функции как при отсутствии, так и при наличии заземления (PE-проводника).
Под заказ
Аналоги
Арт.
0060776
Под заказ
Дифференциальный автомат 1P+N 6А BMR415C (тип AC, 4.5 кА)
ABB
2CSR645041R1064
Характеристики:
Производитель/Серия
- Производитель
- Schneider Electric
- Торговая марка
- Schneider Electric
- Модель/Серия
- Acti 9
- Тип изделия
- Автоматический выключатель дифференциального тока (АВДТ)
Автоматы/выключатели
- Количество полюсов
- 1P+N
- Кривая отключения ?
- C
- Ток утечки
- 30 мА
- Ток отключения
- 10 кА
- Количество модулей (ширина 18 мм)
- 2 шт
- Способ монтажа
- DIN-рейка
- Механическая износостойкость (циклов В-О)
- 20000
- Электрическая износостойкость (циклов В-О)
- 20000
Условия эксплуатации
- Температура
- от -25 до +60 °С
Электропитание
- Напряжение
- 220В АС, 240В АС
- Номинальный ток
- 6 А
Характеристики ETIM:
- Тип изделия
- Автоматический выключатель дифференциального тока (дифавтомат, АВДТ)
- Степень защиты (IP)
- IP20
- Тип напряжения
- AC (перемен.)
- Номин. (расчетное) напряжение
- 230 В
- Глубина установочная (встраив.)
- 73 мм
- Модульная ширина (общ. кол-во модульных расстояний)
- 2
- Номин. ток
- 6 А
- Подходит для скрытого монтажа (заподлицо)
- Нет
- Характеристика срабатывания (кривая тока)
- C
- Номин. отключающая способность по IEC 60947-2
- 10 кА
- Одновременное отключение нейтрали (N)
- Да
- Степень загрязнения
- 3
- Категория перенапряжения
- 3
- Общ. количество полюсов
- 2
- Номин. отключающая способность по EN 60898
- 10 кА
- Количество защищенных полюсов
- 1
- Частота
- 50 Гц
- Класс токоограничения
- 3
- Тип тока утечки
- A
- Номин. ток утечки
- 0.03 А
- Устойчивость к импульсному току
- 3 кА
- Защита от ложного срабатывания
- Нет
Допольнительные характеристики:
- Наименование продукта
- Acti 9 iDPN Vigi
- Описание полюсов
- 1P + N
- Тип сети
- Переменный ток
- [in] номинальный ток
- 6 А
- Область применения
- распределение
- Число защищенных полюсов
- 1
- Код кривой
- C
- Положение нейтрали
- слева
- Задержка срабатывания защиты от тока утечки
- Мгновенный
- Класс защиты от тока утечки
- type A-SI
- Отключающая способность
- 10000 А Icn в 220...240 V Переменный ток 50 Гц в соответствии с EN/МЭК 61009-2-1
- Серия
- iDPN Vigi Acti 9
- Чувствительность по току утечки
- 30 мА
- Соответствие требованиям по изоляции
- да в соответствии с EN/IEC 60947-2
- Технология расцепителя
- термомагнитный
- Краткое название устройства
- iDPN H Vigi
- Тип продукта
- residual current breaker with overcurrent protection (RCBO)
- Монтажная опора
- DIN-рейка
- [ui] номинальное напряжение изоляции
- 400 В Переменный ток 50 Гц
- Шаг 9 мм
- 4
- Цвет
- белый
- Код совместимости
- iDPN
- Сегмент рынка
- рынок жилья малые коммерческие предприятия
- Совместимость распределительного блока с гребенчатыми шинами
- Верхняя или нижняя: Да
- Длина зачистки проводов
- 15 мм для Верхняя или нижняя соединение
- Момент затяжки
- 2-2 Н-м Верхняя или нижняя
- Описание параметров блокировки
- устройство для установки навесных замков
- Тип управления
- тумблер
- Частота сети
- 50 Гц
- Индикатор положения контакта
- да
- Механическая износостойкость
- 20000 циклы
- Защита от замыкания на землю
- интегрированный
- Положение устройства в системе
- Отходящий
- [ics] номинальная рабочая отключающая способность
- 7500 А 75 % Icn в 220...240 V Переменный ток 50 Гц в соответствии с EN/МЭК 61009-2-1
- Класс ограничения
- 3 в соответствии с EN/МЭК 61009-2-1
- Технология срабатывания защиты по дифференицальному току
- не зависящий от напряжения
- Предел срабатывания электромагнитного расцепителя
- 5...10 x In
- Электрическая износостойкость
- 20000 циклы
- Номинальная отключающая и включающая способность
- Idm 10000 А в 220...240 V Переменный ток 50 Гц в соответствии с EN/МЭК 61009-2-1
- [up] номинальное импульсное выдерживаемое напряжение
- 4 кВ
- Индикатор наличия напряжения
- ВКЛ., ОТКЛ., аварийное срабатывание
- [в] номинальное рабочее напряжение
- 220...240 V Переменный ток 50 Гц
- Вес нетто
- 125 г
- Исполнение монтажа
- защелкивающийся
- Стандарты
- EN/МЭК 61009-2-1
- Сертификация
- VDE
- Степень загрязнения
- 3
- Подготовка к работе в тропических условиях
- 2 в соответствии с IEC 60068-1
- Относительная влажность
- 95-95 % в 55-55 °C
- Категория перенапряжения
- III в соответствии с IEC 60364
- Электромагнитная совместимость
- выдерживаемый импульс 8/20 мкс, 3000 A в соответствии с EN/МЭК 61009-2-1
- Рабочая температура окружающей среды
- -25-60 °C
- Степень защиты ip
- IP20 в соответствии с МЭК 60529 IP40 (Модульный шкаф) в соответствии с МЭК 60529
- Температура окружающей среды при хранении
- -40-85 °C
